Ein Problem.....
Eine defekte Spule
für eine
Junghans ATO (nach Leon Hatot)
Mich erreichte ein
Hilferuf!
Bei Reinigungsarbeiten ist dem Besitzer eine Junghans ATO ein Anschlussdraht
der Arbeitsspule abgebrochen.
Und natürlich - nach Murphy
- der untere Draht zum Anfang der Wicklung. Da mussten alle
reparaturversuche Scheitern. Der Besitzer war
recht verzweifelt, hingen doch an der Uhr Erinnerungen an seinen Vater und
er wollte sie unbedingt wieder zum Zeigen der Zeit bringen.
So kam der Besitzer der Uhr auf
meine Seite und fand meinen Beitrag über meine "Spulenwickelei". Folgerichte
rief er mich an und so kam die Spule dann zu mir.
Das Gehäuse demontieren war
eine Kleinigkeit, da diese Spule nicht wie eine Konservendose gebördelt war.
Allerdings musste der alte Kupferlackdraht mit einem Line cutter
abgeschnitten werden, denn ein Abwickeln war nicht mehr möglich (und auch
unsinnig! Was will man mit einem Knäul Draht?).
Auf dem Spulenschutz stand der
Wert sogar drauf: 2000 Ohm bei 0,08 mm Kupferlackdraht. Mit diesen Werten
konnte ich die Windungszahl der Spule neu berechnen, denn ich hatte nur
Draht mit einem Durchmesser von 0,06 mm zur Verfügung. Der Unterschied macht
beim Magneten der Uhr nichts aus, da die Ströme, die hier für ein Magnetfeld
sorgen, sehr klein sind: ca. 0,08 µA pro Schaltung bei einer
Batteriespannung von 1,5 Volt. Das Ergebnis der Berechnung: 4600 Windungen
müssen auf den Kern.
Jetzt kam der Spulenkern
auf meinen Spulenwickler und die Werte wurden eingegeben, der untere
Anschlussdraht angelötet und fixiert. Strom und Start. Der Wickler macht
das, was er soll: er wickelt! Nach 4600 Windungen schaltet das Maschinchen
automatisch ab. Der zweite Anschlussdraht wird verlötet und gesichert. Dann
das originale Schutzpapier wieder über die Wicklung. Den Widerstand
gemessen: 1898 Ohm. Das Passt.
Die Spule wieder zusammen
gebaut und demnächst kann der Besitzer sich wieder über eine gereinigte und
funktionierende Junghans-ATO freuen.
|
|
|
|
Der Draht muss runter...
|
|
|
|
Der Spulenkern
|
|
|
|
Anfang der "Wickelei"
|
|
|
|
Die Hälfte der Sollwindungen sind geschafft
|
|
|
|
Es wickelt der Wickler....
|
|
|
|
|
|
Display mit Wickelmotor, Kernaufnahme, Drahtleger und Vorratsspule
|
|
|
|

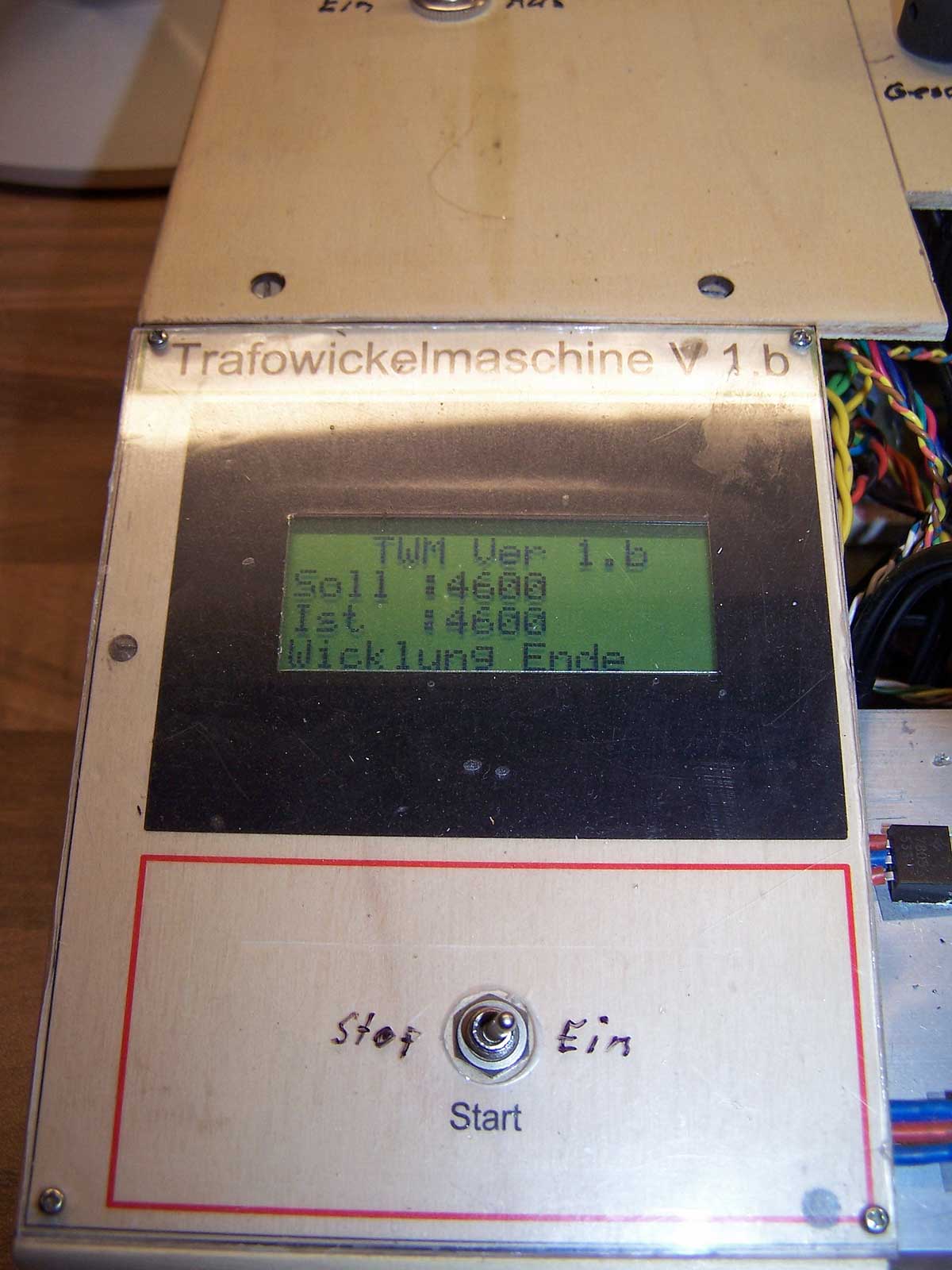

4600 Windungen
|
|
|
|
Das originale Windungsschutz-Papier mit Aufdruck 2000 Ohm
|
|
|
|
Fertig
|
|
|
|
Und die komplette Spule.
|
|
|
